3.1.- FUNDAMENTOS, VENTAJAS Y CLASIFICACION DEL CONTROL NUMERICO

INTRODUCCIÓN AL CONTROL NUMÉRICO COMPUTARIZADO:

El CNC tuvo su origen a principios de los años cincuenta en el Instituto de Tecnología de Massachusetts (MIT), en donde se automatizó por primera vez una gran fresadora.
En esta época las computadoras estaban en sus inicios y eran tan grandes que el espacio ocupado por la computadora era mayor que el de la máquina. Hoy día las computadoras son cada vez más pequeñas y económicas, con lo que el uso del CNC se ha extendido a todo tipo de maquinaria: tornos, rectificadoras, eletroerosionadoras, máquinas de coser, etc.
En una máquina CNC, a diferencia de una máquina convencional o manual, una computadora controla la posición y velocidad de los motores que accionan los ejes de la máquina. Gracias a esto, puede hacer movimientos que no se pueden lograr manualmente como círculos, líneas diagonales y figuras complejas tridimensionales.

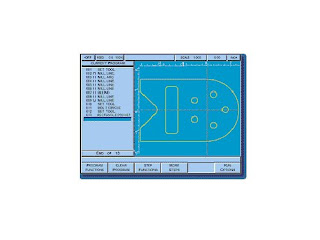

Las máquinas CNC son capaces de mover la herramienta al mismo tiempo en los tres ejes para ejecutar trayectorias tridimensionales como las que se requieren para el maquinado de complejos moldes y troqueles como se muestra en la imagen.
En una máquina CNC una computadora controla el movimiento de la mesa, el carro y el husillo. Una vez programada la máquina, ésta ejecuta todas las operaciones por sí sola, sin necesidad de que el operador esté manejándola. Esto permite aprovechar mejor el tiempo del personal para que sea más productivo.
El término "control numérico" se debe a que las órdenes dadas a la máquina son indicadas mediante códigos numéricos. Por ejemplo, para indicarle a la máquina que mueva la herramienta describiendo un cuadrado de 10 mm por lado se le darían los siguientes códigos:
G90 G71
G00 X0.0 Y0.0
G01 X10.0
G01 Y10.0
G01 X0.0
G01 Y0.0
Un conjunto de órdenes que siguen una secuencia lógica constituyen un programa de maquinado. Dándole las órdenes o instrucciones adecuadas a la máquina, ésta es capaz de maquinar una simple ranura, una cavidad irregular, la cara de una persona en altorrelieve o bajorrelieve, un grabado artístico un molde de inyección de una cuchara o una botella... lo que se quiera.

VENTAJAS DEL CONTROL NUMÉRICO:
  1. Posibilidad de fabricación de piezas imposibles o muy difíciles. Gracias al control numérico se han podido obtener piezas muy complicadas como las superficies tridimensionales necesarias en la fabricación de aviones.

  2. Seguridad. El control numérico es especialmente recomendable para el trabajo con productos peligrosos.

  3. Precisión. Esto se debe a la mayor precisión de la máquina herramienta de control numérico respecto de las clásicas.

  4. Aumento de productividad de las máquinas. Esto se debe a la disminución del tiempo total de mecanización, en virtud de la disminución de los tiempos de desplazamiento en vacío y de la rapidez de los pocisionamientos que suministran los sistemas electrónicos de control.

  5. Reducción de controles y desechos. Esta reducción es debida fundamentalmente a la gran fiabilidad y repetitividad de una máquina herramienta con control numérico. Esta reducción de controles permite prácticamente eliminar toda operación humana posterior, con la subsiguiente reducción de costos y tiempos de fabricación.

CLASIFICACIÓN DE LOS SISTEMAS DE CONTROL NUMÉRICO.
Se dividen fundamentalmente en:
Equipos de control numérico de posicionamiento o punto a punto.
Equipos de control numérico de contorneo.

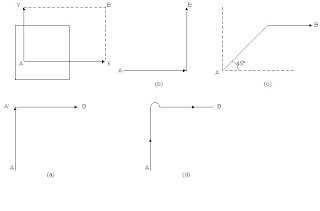

Supongamos una pieza colocada sobre la mesa (ver figura), y que en el punto A se quiere realizar una perforación. Sea el eje X el eje longitudinal de la mesa y el eje Y el eje transversal. B representa la proyección del eje del útil sobre la mesa. El problema de llevar el punto A al punto B se puede resolver de las siguientes formas:
Accionar el motor del eje Y hasta alcanzar el punto A& acute; y a continuación el motor del eje X hasta alcanzar al punto B.
Análogo al anterior, pero accionando primero el motor del eje longitudinal y después el del transversal. Estos dos modos de posicionamiento reciben el nombre de posicionamiento secuencial y se realiza normalmente a la máxima velocidad que soporta la máquina.
Accionar ambos motores a la vez y a la misma velocidad. En este caso la trayectoria seguida será una recta de 45& ordm; . Una vez llegado la altura del punto B, el motor del eje Y será parado para continuar exclusivamente el motor del eje X hasta llegar al punto B. Este tipo de posicionamiento recibe el nombre de posicionamiento simultáneo (punto a punto).
Accionamiento secuencial de los motores pero realizando la aproximación a un punto siempre en el mismo sentido. Este tipo de aproximación recibe el nombre de aproximación unidireccional y es utilizado exclusivamente en los posicionamientos punto a punto.
En un sistema punto a punto, el control determina, a partir de la información suministrada por el programa y antes de iniciarse el movimiento, el camino total a recorrer. Posteriormente se realiza dicho posicionamiento, sin importar en absoluto la trayectoria recorrida, puesto que lo único que importa es alcanzar con precisión y rapidez el punto en cuestión.
Siempre que se quiera realizar trayectorias que no sean paraxiales (rectas según los ejes) es necesario que el sistema de control posea características especiales.
Los equipos que permiten generar curvas reciben el nombre de equipos de contorneo.
Los sistemas de contorneo gobiernan no sólo la posición final sino también el movimiento en cada instante de los ejes en los cuales se realiza la interpolación. En estos equipos deberá existir una sincronización perfecta entre los distintos ejes, controlándose, por tanto, la trayectoria real que debe seguir la herramienta. Con estos sistemas se pueden generar recorridos tales como rectas con cualquier pendiente, arcos de circunferencia, cónicas o cualquier otra curva definible matemáticamente. Estos sistemas se utilizan, sobre todo, en fresados complejos, torneados, etc.
Por último, se puede decir que un equipo de control numérico paraxial puede efectuar los trabajos que realiza un equipo punto a punto y un equipo de contorneo podrá realizar los trabajos propios de los equipos punto a punto y paraxial.
